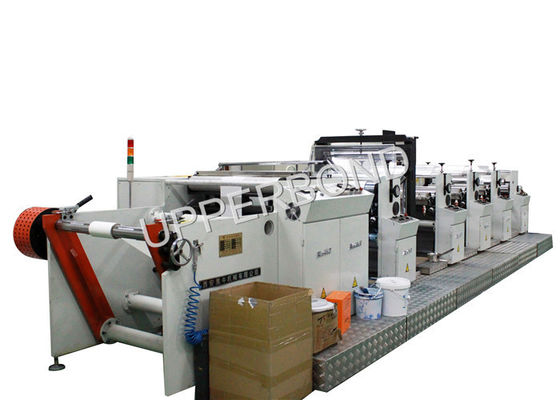

120m/min آلة طباعة عالية السرعة مع 5 ألوان


120m/min آلة طباعة عالية السرعة مع 5 ألوان




الخصائص

آلة الطباعة الدرجة WY-700 هي آلة الطباعة الدرجة عالية السرعة مصممة ومنتجة من قبل شركتنا خصيصا لخصائص الورق. . يجمع بين الطباعة عالية السرعة مع معدل منتج انتهى عالية وتعتمد طريقة الطباعة القوامية القياسية. عرض الطباعة هو 60mm وسرعة التشغيل هي 120m ′′ / min،والتي تبين أنها أفضل معدات لطباعة الورق.

بالنظر بشكل كامل إلى خصائص الطباعة الورقية ومعالجتها اللاحقة،يجب أن يحتوي تصميم آلة الطباعة على جهاز التثبيت الذاتي غير المتوقف للمحطة المزدوجة لضمان التشغيل الفعال للآلة في العملية بأكملها.

يتم استخدام التكنولوجيا الجديدة والإكسسوارات على نطاق واسع في تطويرها وتصميمها ، مما يحسن إلى حد كبير من قدرة وموثوقية الآلة. يعتمد التحكم فيها على PLC.



المعلمات التقنية



هيكل آلة الطباعة

يتكون جزء الطباعة من وحدة الطباعة، مخبز التجفيف، ومبادلة الحرارة ونظام القيادة.

• وحدة الطباعة

الجزء من الطباعة هو 5 ألوان الطباعة القياسية الحفرة، كشط شفرة ضغط التحكم في الهواء، تخييم للوصلة طائرة تعتمد على شكل التشنج الهوائي للعمود.الجدار والعمود مصنوع من الحديد الصلب عالية القوة من خلال التدقيق اليدوي ومعالجة عدة مراتمع الدقة العالية والاستقرار. مقشّط الطباعة الضغطية الهوائية، تعديل الضغط مقشّط مريح، مقشّط مجهز بمخرج محوري مستقل.حالة العمل جعل إمدادات الحبر أكثر تكافؤا والتأكد من أن الحفرة لديها حياة خدمة أطول.غمس خزان الحبر المستخدمة بالتزامن مع شفرة الحفر، وجعل الدوال الشكل يمكن أن تتسلل تماما في عملية العمل، وليس من السهل أن تغلق عندما في سرعة منخفضة،ويجعل عجلة الشكل في حالة مغلقة نسبيا، ظاهرة رفض الحبر ليس من السهل أن يحدث بسرعة عالية

إمدادات الحبر تعتمد مضخة الحبر الهوائية، والتي تسمح للحبر أن يختلط بالكامل، وفي الوقت نفسه، يمكن تجنب مشكلة الطباعة التي بسبب الرماد الطلاء.تم تجهيز نظام الحبر الإمداد مع جهاز فلتر ثانوي (الاستيراد والتصدير)، يمكن أن تتجنب بقايا، مياه الصرف الصحي وما إلى ذلك دخول منطقة الطباعة، براميل الحبر مصنوعة من الفولاذ المقاوم للصدأ، انها تبدو جميلة ومقاومة للتآكل،نقل الطاقة بين أربع مجموعات لا يتبنى أي رباعية الترابط الإفراج للاتصال، يمكن أن يضمن مزامنة دقيقة لنقل الطاقة، أيضا بسبب تصميم زيادة التوتر التدريجية، يجعل الطباعة بدقة عالية واستقرار.الطباعة والاستقبال هي حائط حديدي الصلب الوحدة، لديها أداء جيد امتصاص الصدمات والصلابة الكافية، وضمان السرعة العالية لأداء الماكينة واستقرار العمل على المدى الطويل.وضع الضغط في البلاستيك (الشكل 8)، يمكن ضبط لوحة الطباعة تعسفا في نطاق كبير قطره 140-140 مم، مناسبة لطباعة منتج تكرار طول تغيير بشكل كبير.

يمكن أن تكون مجهزة تعسفيا مع نظام المواءمة التلقائية بين المجموعات المختلفة، ويمكن أن يعتمد النظام على المستخدم يتطلب استخدام المعدات المحلية أو المستوردة،يمكن تحقيق الطباعة الذاتية بين مجموعة طباعة مختلفة، دقة المواءمة أفضل من 0.2 ملم.

التوجيه المحوري يتم يدويًا عن طريق ضبط مقياس الملاحظة على عجلة اليد، الإصدار المحوري بسرعة ودقة.

(2) مخبز تجفيف

المطبخ الجاف هو وسيلة للتحويل حول، لديها نطاق حركة كبير، وجعلها أكثر ملاءمة من ارتداء ورق وتوجيه عملية تنظيف الدوال.مستقل عن نظام الدوران الخارجي للتدفئة، رذاذ الرياح الساخنة إلى الورق بسرعة عالية عن طريق فوهة السطح على مخبز التجفيف (الشكل 10) ، لجعل المذيب يتطاير بسرعة وتفريغ.جزء من غازات العادم أُجبرت على التفريغ إلى الخارج بواسطة مروحة العادم، جزء في إعادة التدوير الثانوية، مما يجعلها لديها استخدام طاقة أعلى. التصميم الخبز الجفاف أطول هو أكثر ملاءمة للورق سطح الطباعة حبر جاف في درجة حرارة منخفضة.لقد وضعت فرنًا قويًا بعد مجموعة الطباعة الأخيرة، جعل حاسوب حبر الطباعة الورقية يمكن أن يتبخر تماما، من أجل القضاء على الرائحة المميزة من الناتج المطبوع داخلي البقايا المذيب، لتحسين نوعية المنتج.

(3) نظام تبادل الحرارة

نظام تبادل الحرارة مستقل عن جانب الجهاز،سخان كهربائي وسخان بخار يمكن أن تتبادل بسرعة (الجهاز يتبنى وضع التدفئة الكهربائية لتلبية متطلبات المستخدمين المختلفين (الشكل 11)، من خلال MJYS التحكم في نسبة وحدة تنظيم الضغط بواسطة جهاز التحكم في درجة الحرارة SR73 لضبط درجة حرارة السخان (أو محركات الضغط الكهربائية) ،يمكن أن يضمن نطاق درجة حرارة الانفجار الساخن ضمن + أو - 2 °C، المروحة المسحلة تعتمد المروحة النوع المنقسمة منخفضة الضوضاء، ضوضاء منخفضة عند التشغيل، والموثوقية العالية.

(4) نظام نقل لوحة

نظام نقل الصفيحة هو عمود القوس العلوي الصفيحة وصندوق التروس التفاضلي شكل رابطة مستقيمة ، وتزوّد علبة التروس بمعدّل مقبض يدوي ، الصفيحة مريحة ونسخة خشنة.من خلال جهاز السجل الكهربائي على آلية التفاضل، ونظام التفاضل في مربع التروس محرك، يمكن أن تحقق دقة السجل التلقائي.نقل الطاقة متعدد المراحل من خلال ربط مرن بدون فجوة، جعل القيادة أكثر دقة وسلاسة.

إزالة الملفات والطواف

تعتمد إزالة الملفات والتدحرج نموذج الجدار المزدوج ، محور إزالة الملفات والتدحرج على حد سواء تعتمد 76 مم ، قطر لفة الإزالة والتدحرج يمكن أن يصل إلى 1300 مم

نظام التحكم وإجراءات التشغيل

يتضمن نظام التحكم هذا أساسا: واجهة الشاشة اللمسية الإنسان-الجهاز؛ PLC نظام إدارة التحكم الذكي؛ استلام وإفراغ، تغذية نظام التوتر الثابت من التحكم التلقائي،نظام تصحيح التحكم التلقائي، تحكم سيرفو متزامن مع قسم الطباعة، جهاز الكمبيوتر تلقائيًا على نظام السجل، نظام مراقبة الكمبيوتر الستروبوسكوبي،نظام التحكم التلقائي في درجة حرارة الفرن، الكهربائية، والهوائية، ومروحة المسح، وما إلى ذلك من PLC تسلسل التحكم والسلامة التشابك،أجزاء مهمة من حالة عمل الوحدة مثل مراقبة درجة حرارة غلاف الجهاز المقلل ووظائف الإنذار، إلخ

جميع الأجزاء المذكورة أعلاه لديها تعليمات منفصلة لاستعراض التشغيل، المشغلين، يرجى قراءة بعناية، ومعرفة جيدا من الأداء والتشغيل.

نظام التشغيل للآلة لديه حالتين عمل، واحد هو عملية يدوية، والآخر هو حالة عمل تلقائية، حالة العمل مختارة بواسطة مفتاح قسم رقم العداد الرئيسي.

في حالة اليدوي، عمل كل جزء من آلة دائما بما في ذلك الخبز التجفيف مفتوحة وإغلاق؛الجمع والفصل من المكشحة، الجمع والفصل من قوة الجر، الخ

كل ذلك من خلال التشغيل اليدوي إلى مفاتيح لوحة التحكم لتحقيق، في الحالة التلقائية، يمكن تنفيذ العملية أعلاه عن طريق عمل زر واحد.






الصورة
